YS ÇELİKtünel seralar, çok açıklıklı ticari seralar, gölgelikler, bahçe seraları ve çoklu tüneller için sera çerçeve parçaları üretmektedir. Ürünler, standart el aletleriyle daha hızlı montaja olanak tanıyacak şekilde yerinde delme ve kaynaklamayı azaltacak şekilde tasarlanmıştır. Bağlantı parçaları, boruların galvanizli katmanına zarar vermeden güçlü mekanik kavrama sağlayan kelepçe ve cıvata prensibini kullanır.
Temel çelik kalitesi, sera çerçeve donanımının sağlamlığını ve dayanıklılığını doğrudan etkiler. YS STEEL, bağlantı tipine ve gerekli yük kapasitesine bağlı olarak üç ana çelik kalitesi kullanır.
| Çelik Sınıfı | Karbon (maks) | Manganez (maks) | Silikon (maks.) | Fosfor (maks) | Kükürt (maks) |
|---|---|---|---|---|---|
| Q195 | %0,12 | %0,50 | %0,30 | %0,035 | %0,040 |
| Q235 | %0,22 | %1,40 | %0,35 | %0,045 | %0,050 |
| SPCC | %0,12 | %0,50 | — | %0,040 | %0,045 |
| Çelik Sınıfı | Çekme Dayanımı | Akma Dayanımı | Uzama | Sertlik |
|---|---|---|---|---|
| Q195 | 315–430 MPa | 195MPa | ≥%33 | ≤HRB 65 |
| Q235 | 370–500 MPa | 235 MPa | ≥%26 | ≤HRB75 |
| SPCC | 270–410 MPa | 140–240 MPa | ≥%28 | ≤HRB 60 |
En yaygın kurulum sorunlarından biri, sera borusunun gerçek dış çapına uymayan bir bağlantı parçasının seçilmesidir. YS ÇELİK standart sera çerçeve ek parçaları aşağıdaki boru dış çaplarına uygundur.
Her bağlantı parçası modelinin tanımlanmış bir boru dış çap aralığı vardır. Örneğin, 25-32 mm'lik bir çapraz bağlantı parçası hem 25 mm hem de 32 mm'lik boruları kabul edebilirken, sabit bir 42 mm'lik çıkıntı konektörü 42 mm'lik boru için özel olarak işlenmiştir. Kelepçenin iç çapı, galvanizleme kalınlığına ve kolay montaja olanak sağlamak için borunun dış çapından biraz daha büyüktür, ancak temas basıncını azaltacak kadar da büyük değildir.
| Parametre | Standart Tolerans | Hassasiyet Seçeneği |
|---|---|---|
| Boru dış çapı uyumluluğu | ±0,5 mm | ±0,2 mm |
| Cıvata deliği çapı | ±0,3 mm | ±0,1 mm |
| Montaj genişliği | ±0,5 mm | ±0,3 mm |
| Montaj yüksekliği | ±0,5 mm | ±0,3 mm |
| Açı doğruluğu | ±2° | ±1° |
| Çelik kalınlığı | ±0,05 mm | ±0,03 mm |
YS ÇELİK'in sera çerçeve bağlantı parçaları yelpazesi sekiz ana kategoriye ayrılmıştır. Her kategoride boru boyutuna, açısına ve kaplamasına bağlı olarak birden fazla model bulunur.
Sırt konnektörleri seranın zirvesindeki çatı borularına bağlanır. Tipik olarak sabit açılı veya ayarlanabilir açılı üniteler halinde tedarik edilirler. Standart açılar 45°, 60°, 90° ve 120°'dir. Konektör gövdesi Q235 çelikten damgalanmış ve kaynak sonrası sıcak daldırma galvanizlidir. Cıvata delikleri modele bağlı olarak M8 veya M10 bağlantı elemanlarını kabul eder.
Taban plakaları sera çerçevesinin dikey yükünü zemine veya beton temele aktarır. 2,0–3,0 mm kalınlığında Q235 çelik levhadan üretilirler ve M10 veya M12 zemin cıvataları için önceden delinmiş ankraj delikleri ile birlikte tedarik edilebilirler. Standart taban plakası boyutları 100×100 mm, 120×120 mm ve 150×150 mm’dir.
Çapraz konektörler 90° açıyla kesişen iki boruyu birleştirir. Genellikle aşık bağlantıları ve çatı desteği için kullanılırlar. Konektör dört cıvatalı iki parçalı bir kelepçe tasarımı kullanır. Standart modeller 22×22 mm'den 48×48 mm'ye kadar boru kombinasyonlarını kapsar.
Boru kelepçeleri boruları düz yüzeylere veya diğer borulara sabitler. Aşıkların kirişlere tutturulması için eyer kelepçeleri kullanılır. Kelepçe genişliği yüke bağlı olarak 20 mm ila 50 mm arasında değişir. Malzeme kalınlığı hafif hizmet tipi kelepçeler için 0,8 mm'den yapısal boru kelepçeleri için 1,5 mm'ye kadar değişir.
Aşık klipsleri yatay aşıkları ana kemer borularına bağlar. Boruyu delmeden hızlı kuruluma olanak sağlarlar. Klips kemer borusunun etrafına sarılır ve aşık için düz bir oturma yeri sağlar. Standart aşık klipsleri 25 mm'den 50 mm'ye kadar boru dış çapını destekler.
Oluk braketleri, çok açıklıklı seralarda oluk profilini desteklemek ve bitişik çatı kemerlerini bağlamak için kullanılır. Bu bağlantı parçaları 2,0–3,0 mm sıcak daldırma galvanizli çelikten yapılmıştır ve yüksek dikey yükler için tasarlanmıştır. Standart modeller 32 mm, 42 mm, 48 mm ve 60 mm kemer borulara uygundur.

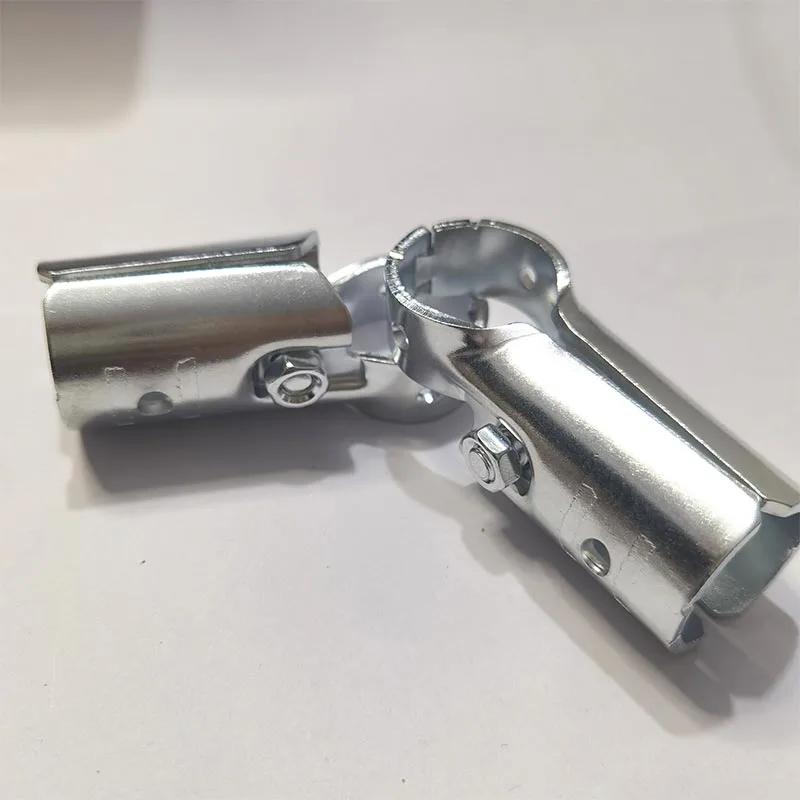

Döner bağlantılar iki boru arasında açısal ayarlamaya olanak sağlar. Genellikle diz destekleri ve çapraz rüzgar destekleri için kullanılırlar. Bağlantı 0° ila 180° arasında dönebilir ve merkezi bir cıvata ile yerine kilitlenebilir. Standart modeller 22 mm, 25 mm, 32 mm, 42 mm ve 48 mm borulara uygundur.
Açılı bağlantı parçaları köşe bağlantılarını güçlendirir ve yanal harekete karşı direnç gösterir. 45° veya 90° sabit braketler veya ayarlanabilir açılı plakalar halinde tedarik edilirler. Bağlantı parçasının kalınlığı tipik olarak 1,5–2,5 mm'dir ve sıcak daldırma galvanizli veya toz boyalı kaplamalıdır.
| Montaj Tipi | Boru Dış Çap Aralığı | Çelik Kalınlığı | Standart Açı | Cıvata Boyutu | Sonlandırma Seçenekleri |
|---|---|---|---|---|---|
| Sırt Konektörü | 25–60 mm | 1,5–2,5 mm | 45°, 60°, 90°, 120° | M8, M10 | HDG, Ön galv, Toz |
| Taban Plakası | 25–76 mm | 2,0–3,0 mm | 90° | M10, M12 | HDG, Toz |
| Çapraz Bağlayıcı | 22–48 mm | 1,2–2,0 mm | 90° | M6, M8 | Ön galv, Çinko kaplama |
| Boru Kelepçesi / Eyer | 19–60 mm | 0,8–1,5 mm | Ayarlanabilir | M6 | Ön galv, Çinko kaplama |
| aşık klipsi | 25–50 mm | 1,5–2,0 mm | 90° | M8 | HDG |
| Oluk Braketi | 32–76 mm | 2,0–3,0 mm | Değişken | M10 | HDG |
| Döner Bağlantı | 22–48 mm | 1,2–2,0 mm | 0°–180° | M8 | Galv öncesi, SDG |
| Açılı Ayraç Bağlantısı | 25–50 mm | 1,5–2,5 mm | 45°, 90° | M8 | HDG, Toz |
Sera ortamlarının sıcak ve nemli olması metal korozyonunu hızlandırır. Sera çerçeve bağlantı parçalarının yüzey işlemi, yapının kaç yıl güvenli ve görsel olarak kabul edilebilir kalacağını belirler. YS STEEL üç ana yüzey kalitesi sunar.
Ön galvanizli bağlantı parçaları, damgalama ve şekillendirme öncesinde galvanize edilmiş çelik sacdan yapılır. Çinko tabakası ince fakat tekdüzedir, tipik olarak 10-20 μm'dir. Bu kaplama uygun maliyetlidir ve küçük hobi seraları, geçici yapılar ve kuru iç iklimler için iyi çalışır. Kesilen kenarlarda zamanla hafif korozyon görülebilir ve bu durum çinko açısından zengin boya ile rötuşlanabilir.
Önce sıcak daldırma galvanizli bağlantı parçaları şekillendirilir ve ardından erimiş çinkoya daldırılır. Ortaya çıkan çinko tabakası 40-85 μm kalınlığındadır ve kenarlar ve kaynak noktaları dahil tüm yüzeyleri kaplar. Bu, ticari seralar, kıyı alanları, yüksek nemli bölgeler ve 10 yıldan fazla dayanması beklenen tüm yapılar için önerilen kaplamadır. Mat gri yüzey aynı zamanda taşıma ve kurulum sırasında aşınmaya karşı mükemmel direnç sağlar.
Toz kaplama, önceden galvanizlenmiş veya çinko kaplı bir taban üzerine uygulanır. Polyester toz tabakası 80–120 μm kalınlığındadır ve yeşil, siyah, gri ve özel RAL renklerinde mevcuttur. Toz boya kaplı sera çerçeve parçaları, perakende bahçe merkezlerinde, sergi seralarında ve görünümün işlev kadar önemli olduğu konut projelerinde kullanılır.
| Bitiş Türü | Kaplama Kalınlığı | Tuz Püskürtme Direnci | Kenar Koruması | Renk Seçenekleri | Önerilen Ortam |
|---|---|---|---|---|---|
| Ön galvanizli | 10–20 mikron | 120–200 saat | Fakir | Yalnızca gümüş | İç kesimlerde kuru, hobi serası |
| Sıcak daldırma galvanizli | 40–85 mikron | 500–1.000 saat | Harika | Mat gri | Kıyı, ticari, yüksek nem |
| Toz boyalı | 80–120 mikron | 300–600 saat | Ilıman | Yeşil, siyah, gri, özel RAL | Perakende, konut, estetik projeler |
Sera çerçeve bağlantı parçalarının yük kapasitesi tek bir sabit değer değildir. Bağlantı tipine, çelik kalınlığına, cıvata kalitesine, boru çapına ve çerçeve geometrisine bağlıdır. YS STEEL, yaygın sera tasarımlarına dayalı mühendislik önerileri sunar.
Şiddetli rüzgar ve yoğun kar yağışı olan bölgeler için çerçeve tasarımında çapraz destek, azaltılmış montaj aralığı ve ek bağlantı noktaları bulunmalıdır. YS STEEL mühendisleri çerçeve çizimlerini inceleyebilir ve 160 km/saat'e kadar rüzgar hızları ve 75 kg/m²'ye kadar kar yükleri için özel montaj önerileri sunabilir.
YS ÇELİK'in sera çerçeve bağlantı parçalarının çoğu, uyumlu cıvatalar, somunlar ve pullarla birlikte sağlanır. Bağlantı elemanı kalitesi, bağlantı elemanı yük sınıfıyla eşleştirilir.
| Cıvata Boyutu | Konu Aralığı | Standart Sınıf | Yüksek Mukavemet Seçeneği | Önerilen Tork |
|---|---|---|---|---|
| M6 | 1,0 mm | 4.8, 6.8 | 8.8 | 10–15 N·m |
| M8 | 1,25mm | 4.8, 6.8 | 8.8 | 20–30 N·m |
| M10 | 1,5 mm | 6.8 | 8.8 | 35–50 N·m |
| M12 | 1,75mm | 6.8 | 8.8 | 55–75 N·m |
Sera çerçeve bağlantı parçalarının her partisi, sevkıyattan önce belgelenmiş bir kalite kontrol sürecinden geçer. Kalite Kontrol akışı aşağıdaki denetim noktalarını içerir.
Her gönderi, istendiğinde ayrıntılı bir muayene raporu ve malzeme sertifikası içerir. YS STEEL, kalite yönetimi için ISO 9001 sertifikasına sahiptir ve büyük siparişler için SGS, BV veya TUV tarafından üçüncü taraf denetimi sağlayabilir.
Uzun vadeli çerçeve stabilitesi için doğru kurulum şarttır. Aşağıdaki profesyonel yönergeler, sera inşaatçılarının en yaygın montaj hatalarından kaçınmasına yardımcı olur.
YS ÇELİK sera çerçeve bağlantı parçaları çok çeşitli korunaklı tarım ve bahçe yapılarında kullanılmaktadır.
Standart sera çerçeve bağlantı parçaları, 19 mm'den 76 mm'ye kadar boru dış çaplarını destekler. Sera yapımında en çok kullanılan boyutlar 25 mm, 32 mm, 42 mm ve 48 mm'dir. Her bağlantı parçası modelinin, ürün spesifikasyonunda listelenen belirli bir boru dış çap aralığı vardır. Standart dışı boru boyutları için YS STEEL, tasarımın karmaşıklığına bağlı olarak 30-45 gün içinde özel takımlar geliştirebilir ve uyumlu bağlantı parçaları üretebilir.
Ön galvanizli bağlantı parçaları, şekillendirilmeden önce galvanize edilmiş çelik sacdan yapılır. 10–20 μm'lik daha ince bir çinko katmanına sahiptirler ve küçük hobi seraları, geçici yapılar ve kuru iç alanlar için çok uygundurlar. Önce sıcak daldırma galvanizli bağlantı parçaları oluşturulur ve ardından erimiş çinkoya daldırılarak tüm kenarları ve kaynak noktalarını kaplayan 40-85 μm'lik bir kaplama oluşturulur. Ticari seralar, kıyı bölgeleri, yüksek nemli ortamlar veya 10 yıldan fazla dayanması beklenen herhangi bir yapı için sıcak daldırma galvanizli bağlantı parçaları uzun vadede daha güçlü bir seçimdir.
Evet, borunun dış çapı bağlantı parçası boyutuna uygun olduğu sürece. Bağlantı parçaları öncelikle çelik borular için tasarlanmıştır, ancak duvar kalınlığı cıvata sıkıştırmasını kaldıracak kadar yeterli olduğunda PVC veya alüminyum boruyu kelepçeleyebilirler. İnce duvarlı alüminyum için, borunun deformasyonunu önlemek için daha düşük bir sıkma torku kullanın veya bir lastik manşon takın. Nominal PVC boru boyutları genellikle çelik boru dış çap standartlarından farklı olduğundan, sipariş vermeden önce daima borunun gerçek dış çapını doğrulayın.
Çoğu durumda evet. YS STEEL sera çerçeve bağlantı parçaları, dünya çapındaki sera seti üreticileri tarafından kullanılan ortak boru dış çapı standartlarına uygundur. Ancak montaj şekilleri, cıvata deliği aralığı ve kelepçe genişlikleri markalar arasında farklılık gösterebilir. Sipariş vermeden önce mevcut boru çapınızı, çerçeve çizimlerinizi ve orijinal bağlantı parçalarının fotoğraflarını paylaşın. YS STEEL uyumluluğu doğrulayabilir veya standart aralıktan eşdeğer bir model önerebilir.
Standart sera çerçeve aksesuarları için minimum sipariş miktarı model başına 500 adettir. Tam kartonlarda karışık model siparişleri kabul edilir. Test ve boyut kontrolleri için 5-20 adetlik numune siparişleri mevcuttur. Standart üretim teslim süresi, depozito onayından sonra 15-25 gündür. Özel boyutlar, özel kaplamalar veya özel paketleme, sipariş hacmine ve alet gereksinimlerine bağlı olarak teslim süresini 30-45 güne uzatabilir.
Çoğu YS STEEL sera çerçeve bağlantı parçası, müşteri aksini belirtmediği sürece eşleşen cıvatalar, somunlar ve pullarla birlikte eksiksiz olarak sağlanır. Standart cıvata kaliteleri 4,8 ve 6,8 olup, yüksek yüklü mahya ve oluk bağlantıları için 8,8 mevcuttur. Paslanmaz çelik bağlantı elemanları ve özel diş tipleri ayrı ayrı fiyatlandırılabilir. Bağlantı elemanlarını yerel olarak tedarik etmeyi tercih ederseniz bağlantı parçaları donanım olmadan da tedarik edilebilir.
