Makine bağlantı elemanları, endüstriyel makinelerde, ekipman çerçevelerinde ve yapısal sistemlerde iki veya daha fazla parçayı birleştirmek veya sabitlemek için kullanılan mekanik bileşenlerdir. Bunlar arasında cıvatalar, vidalar, somunlar, rondelalar, saplamalar, pimler ve perçinler bulunur. Genel amaçlı donanımların aksine, makine bağlantı elemanlarının çekme mukavemeti, diş toleransı, yüzey kalitesi ve korozyon direnci açısından belirli standartları karşılaması gerekir. Genellikle ISO, DIN, ASTM, ASME, BS, JIS veya GB spesifikasyonlarına göre üretilirler ve izlenebilir ısı numaraları ve malzeme sertifikaları taşırlar.
YS ÇELİKyüksek tork, tekrarlanan yük döngüleri ve zorlu çevre koşulları altında güvenilir performans gösteren yüksek mukavemetli ve hassas dereceli bağlantı elemanlarına odaklanmaktadır. Ürün yelpazesi metrik ve İngiliz ölçülerini kapsamakta olup özel diş uzunlukları, kafa stilleri ve istek üzerine yüzey işlemleri mevcuttur.
Makine Bağlantı Elemanları Çeşitleri
Farklı bağlantı tasarımları farklı bağlantı elemanı türleri gerektirir. YS STEEL tarafından sağlanan en yaygın kategoriler şunlardır:
-
Altıgen başlı cıvatalar:Anahtarla sıkmaya uygun, altı kenarlı başlı genel amaçlı bağlantı elemanları. Motorlarda, dişli kutularında ve yapısal bağlantılarda kullanılır.
-

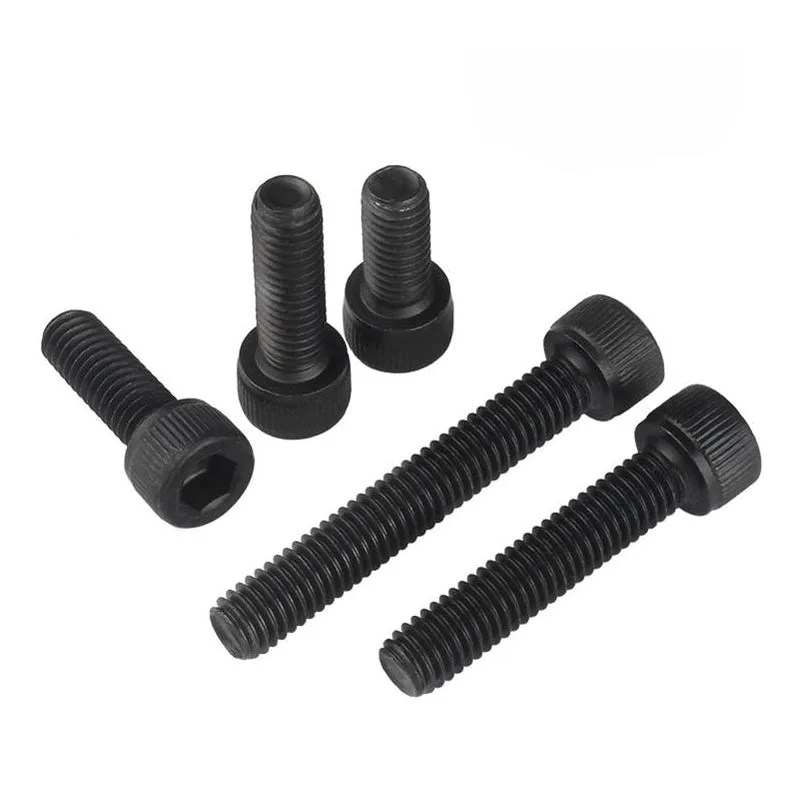

Soket başlı kapak vidaları:Dahili altıgen tahrikli silindirik kafa, yüksek sıkma kuvvetinin gerekli olduğu kompakt alanlar ve takım tezgahları için idealdir.
-

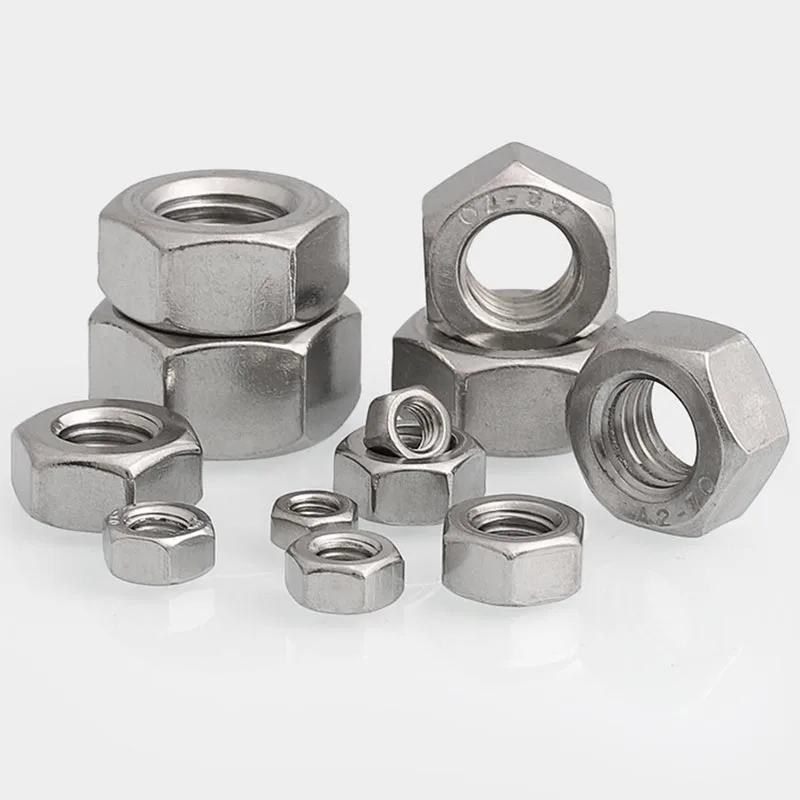

Altıgen somunlar ve ağır altıgen somunlar:Güvenli bir bağlantı oluşturmak için cıvatalarla veya dişli çubuklarla eşleştirilir. Ağır altıgen somunlar yapısal uygulamalar için daha geniş bir dayanma yüzeyine sahiptir.
-

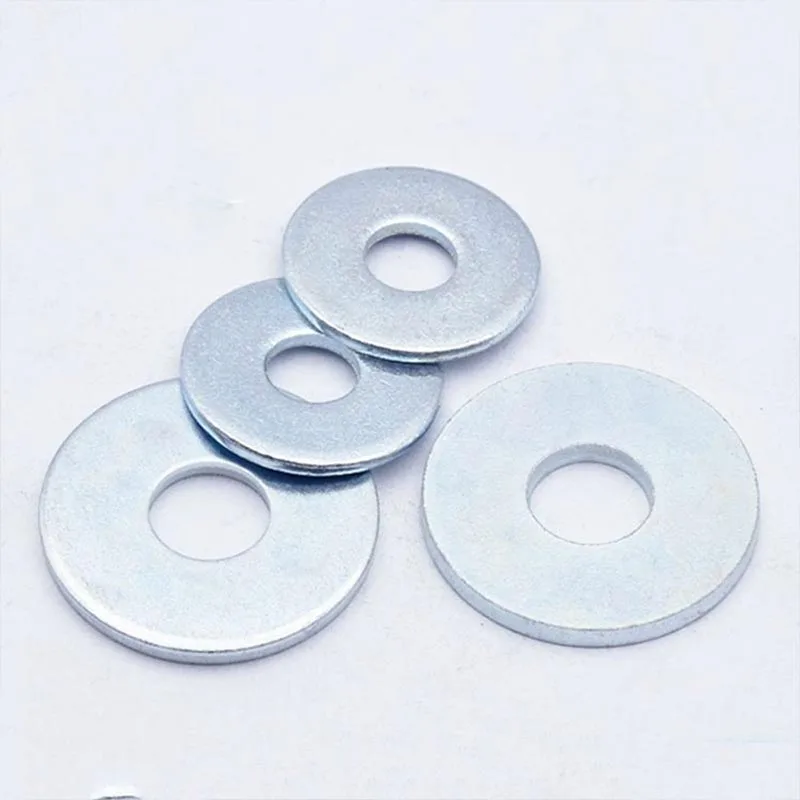

Düz rondelalar:Cıvata yükünü daha geniş bir yüzeye dağıtarak eşleşen malzemenin zarar görmesini önleyin.
-

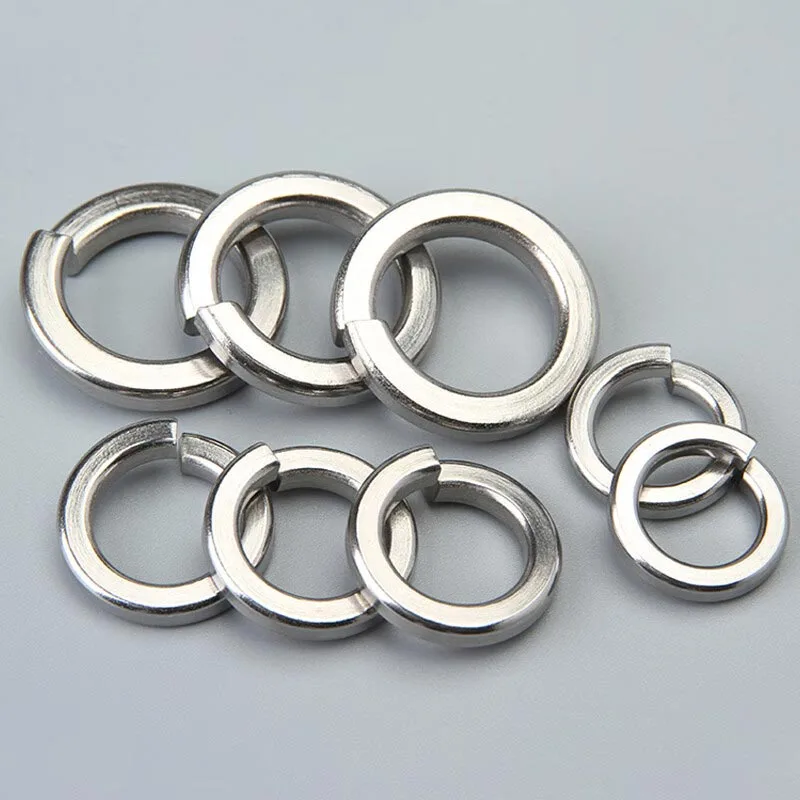

Yaylı rondelalar ve kilit rondelaları:Titreşimin neden olduğu gevşemeye karşı koymak için eksenel yay kuvveti sağlayın.
-
Dişli çubuklar ve saplamalar:Gerdirme, sabitleme ve ayarlanabilir bağlantılar için kullanılan sürekli dişli çubuklar.
-
Dübel pimleri ve yerleştirme pimleri:Makine bileşenlerini hizalamak veya kesme yüklerini aktarmak için kullanılan hassas pimler.
-
Perçinler ve kör perçinler:Erişimin tek tarafla sınırlı olduğu sac levha ve yapısal montajlar için kalıcı bağlantı elemanları.
-
Çapalar ve ekler:Beton, duvar veya yumuşak temel malzemeler için özel bağlantı elemanları.
Malzeme Sınıfları ve Mekanik Özellikler
Doğru malzeme kalitesinin seçilmesi bağlantı elemanı performansını, servis ömrünü ve güvenliği doğrudan etkiler. YS STEEL, aşağıdaki yaygın malzemelerden makine bağlantı elemanları üretmektedir:
-
Karbon çeliği:Cıvata ve vidalar için 4.6, 4.8, 5.6, 5.8, 8.8, 10.9 sınıfları. Karbon çeliği mükemmel bir güç-maliyet oranı sunar ve uygun kaplamayla çoğu iç ve dış mekan uygulaması için uygundur.
-
Alaşımlı çelik:Yüksek mukavemetli uygulamalar için 10.9, 12.9 dereceleri. Alaşımlı çelik bağlantı elemanları, 1.220 MPa veya daha yüksek çekme mukavemetlerine ulaşmak için söndürülür ve temperlenir.
-
Paslanmaz çelik:A2 (304) ve A4 (316) kalitelerinin yanı sıra 17-4PH gibi çökelmeyle sertleşen kaliteler. Paslanmaz bağlantı elemanları korozyona, oksidasyona ve kimyasal saldırılara karşı dayanıklıdır, bu da onları gıda işleme, denizcilik ve farmasötik ekipmanlar için ideal kılar.
-
Pirinç ve bakır alaşımları:Elektrik iletkenliği veya kıvılcım çıkarmama özelliklerinin gerekli olduğu yerlerde kullanılır.
-
Titanyum:Ağırlığın azaltılmasının kritik olduğu havacılık ve yüksek performanslı makineler için Grade 2 ve Grade 5 (Ti-6Al-4V).
Sertlik aralıkları sıkı bir şekilde kontrol edilir. Örneğin, 8.8 sınıfı bir cıvatanın sertliği tipik olarak 22-32 HRC'ye sahipken, 12.9 sınıfı cıvataların sertliği 39-44 HRC arasındadır. YS STEEL, şirket içi testler ve üçüncü taraf laboratuvarlar aracılığıyla sertliği, çekme mukavemetini, akma mukavemetini, uzama ve darbe dayanıklılığını doğrular.
Ürün Özellikleri ve Boyutsal Parametreler
Aşağıdaki tablo YS STEEL makine bağlantı elemanları için temel ürün parametrelerini özetlemektedir. Bu değerler genel bir referans görevi görür; gerçek boyutlar ve özellikler seçilen standarda ve dereceye bağlıdır.
| Bağlantı Elemanı Tipi |
Ortak Standartlar |
Çap Aralığı |
Uzunluk Aralığı |
Malzeme Sınıfları |
Çekme Dayanımı |
Kaplama Seçenekleri |
Tipik Kullanım |
| Altıgen başlı cıvata |
ISO 4014, DIN 931, ASME B18.2.1 |
M6–M64 / 1/4"–2-1/2" |
10 mm–600 mm |
8,8, 10,9, 12,9, A2-70, A4-80 |
800–1.220 MPa |
Çinko, HDG, siyah oksit, PTFE |
Motor takozları, vites kutuları, çerçeveler |
| Soket başlı kapak vidası |
ISO 4762, DIN 912, ASME B18.3 |
M3–M36 / #0–1-1/2" |
6 mm–300 mm |
12.9, A2-70, A4-80 |
1.220MPa |
Siyah oksit, çinko-nikel, düz |
Takım tezgahları, robot teknolojisi, kalıplar |
| Altıgen somun |
ISO 4032, DIN 934, ASME B18.2.2 |
M6–M64 / 1/4"–2-1/2" |
—
|
8, 10, 12, A2, A4 |
1.200 MPa'ya kadar kanıt yükü |
Çinko, HDG, sade |
Genel montaj, flanş bağlantıları |
| Ağır altıgen somun |
ISO 4033, ASME B18.2.2
|
1/2"–3" |
—
|
2H, DH, A563 Sınıf C/DH |
1.034–1.200 MPa |
HDG, düz, siyah |
Yapısal çelik, vinçler, köprüler |
| Düz rondela |
ISO 7089, DIN 125, ASME B18.22.1 |
M5–M64 / 3/16"–3" |
Kalınlık 1 mm–8 mm |
Karbon çeliği, paslanmaz |
—
|
Çinko, HDG, sade |
Yük dağıtımı, yüzey koruması |
| Yaylı rondela |
DIN 127, GB/T 93 |
M5–M48 |
—
|
Yay çeliği 65Mn, paslanmaz |
—
|
Çinko, fosfat, sade |
Titreşim direnci, kilitleme |
| Dişli çubuk |
DIN 975, ASME B18.31.3 |
M6–M64 / 1/4"–2" |
1 m, 3 m, özel |
4,8, 8,8, 10,9, A2, A4 |
400–1.000 MPa |
Sade, çinko, HDG |
Gergi sistemleri, ankraj cıvataları, U cıvatalar |
| Dübel pimi |
ISO 8734, DIN 6325, ASME B18.8.2 |
1 mm–50 mm |
5 mm–200 mm |
Alaşımlı çelik, paslanmaz |
Sertlik 58–62 HRC |
Düz, siyah oksit |
Hizalama, kesme yükü aktarımı |
| Flanş cıvatası |
ISO 4162, DIN 6921 |
M5–M20 |
10 mm–120 mm |
8,8, 10,9, A2 |
800–1.040 MPa |
Çinko, siyah, HDG |
Otomotiv, pompalar, kompresörler |
| Taşıma cıvatası |
DIN 603, ASME B18.5 |
M6–M20 / 1/4"–3/4" |
12 mm–300 mm |
4,8, 8,8, A2 |
400–800 MPa |
Çinko, HDG |
Ahşaptan metale, koruma, konveyörler |
Ek Parametre Ayrıntıları
- Nominal çap toleransı, ISO 4759-1 sınıf A (hassaslık) veya sınıf B'ye (standart) uygundur. Soket başlı kapak vidalarında diş toleransı dış dişler için 6g ve iç dişler için 6H'dir.
- Diş adımı seçenekleri arasında ISO metrik kaba (M6-1.0, M8-1.25, M10-1.5) ve ince seriler (M8-1.0, M10-1.25, M12-1.5) bulunur. Imperial bağlantı elemanları ASME B1.1'e göre UNC, UNF ve UN serilerini takip eder.
- Mekanik özellikler karbon ve alaşımlı çelik cıvatalar için ISO 898-1'e, somunlar için ISO 898-2'ye ve paslanmaz çelik bileşenler için ISO 3506'ya göre test edilmiştir.
- İşleme sonrası yüzey pürüzlülüğü genellikle Ra 3,2 μm'dir veya dayanma yüzeyleri için daha iyidir. Kesilen tüm dişlerde çapak giderme ve pah kırma işlemi gerçekleştirilir.
- Diş kavrama uzunluğu, açık delik bağlantıları için nominal çapın en az 1 ila 1,5 katı ve dişli kör delikler için 2 ila 2,5 katı olmalıdır.
- Yaygın kaliteler için kanıt yükü değerleri: 8,8 cıvata geçirmez yük 580 MPa, 10,9 830 MPa, 12,9 970 MPa'dır (M16'nın altındaki metrik boyutlar için). Daha büyük çaplar, ISO 898-1'e göre biraz daha düşük değerlere sahip olabilir.

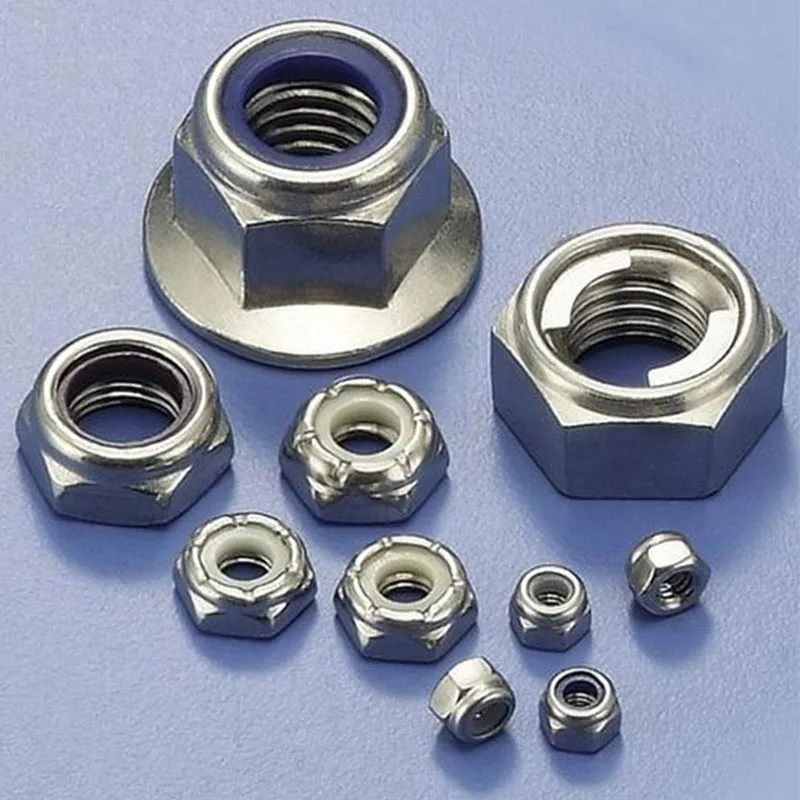

- YS ÇELİK, titreşime eğilimli montajlar için isteğe bağlı özellikler olarak diş kilitleme yamaları, naylon ekler ve tırtıklı flanş yüzleri sunar.
Kaplamalar ve Yüzey İşlemleri
Yüzey bitirme işlemi servis ömrünü uzatır ve galvanik korozyonu önler. YS STEEL makine bağlantı elemanları aşağıdaki kaplamalarla mevcuttur:
-
Çinko kaplama (şeffaf, mavi, sarı, siyah):Elektrolizle kaplanmış çinko, iç mekan ve hafif aşındırıcı dış ortamlar için temel korozyon koruması sağlar. Kalınlık 5 μm ila 25 μm arasında değişir. Sarı çinko, berrak çinkoya göre daha iyi tuz püskürtme direnci sunar.
-
Sıcak daldırma galvanizleme (SDG):Kaplama kalınlığı genellikle 50–85 μm olup, ASTM A153 veya ISO 10684'e uygundur. Yapısal çelik, dış mekan ekipmanları ve deniz ortamları için uygundur. HDG'nin diş boyutlarını artırdığını, dolayısıyla somunlara büyük boyutta vida açıldığını unutmayın.
-
Çinko-nikel alaşımlı kaplama:Nötr tuz spreyinde genellikle 1000 saati aşan mükemmel korozyon direnci. Kalın kaplama birikmesi olmadan yüksek performansın gerekli olduğu otomotiv ve hidrolik uygulamalarda kullanılır.
-
Fosfat ve yağ:Montaj sırasında sürtünmeyi azaltan kuru, yağlanmış bir yüzey sağlar. Tutarlı ön yükleme elde edilmesine yardımcı olmak için genellikle yüksek mukavemetli cıvatalarda kullanılır.
-
Siyah oksit:Pürüzsüz siyah görünüme sahip hafif korozyon direnci. Genellikle iç mekan makine bileşenleri için yağ veya balmumu ile birleştirilir.
-
PTFE (Teflon) kaplama:Kimyasallara karşı direnç ve kolay montaj sunan düşük sürtünmeli kaplama. Aşınmayı önlemek amacıyla paslanmaz çelik bağlantı elemanları için idealdir.
-
Dacromet / Geomet:Yüksek korozyon direncine sahip, hidrojen kırılganlığı riski olmayan, elektrolitik olmayan çinko-alüminyum pul kaplama. Otomotiv ve rüzgar enerjisi uygulamalarındaki yüksek mukavemetli bağlantı elemanları için uygundur.
YS ÇELİK Kalite Kontrol ve Özelleştirme
YS ÇELİK, üretim süreci boyunca sıkı kalite kontrolünü korur. Tüm makine bağlantı elemanları, tam izlenebilirliğe sahip, sertifikalı hammaddelerden üretilmektedir. Her parti EN 10204 3.1 veya 3.2'ye göre bir malzeme test sertifikası içerir. Kurum içi testler boyut muayenesini, sertlik testini, çekme testini, diş ölçümünü ve yüzey kaplama kalınlığı ölçümünü kapsar. Sevkiyattan önce SGS, TUV veya BV tarafından üçüncü taraf denetimi düzenlenebilir.
Özel üretim yetenekleri şunları içerir:
- Özel uzunluklar, çaplar ve diş uzunlukları

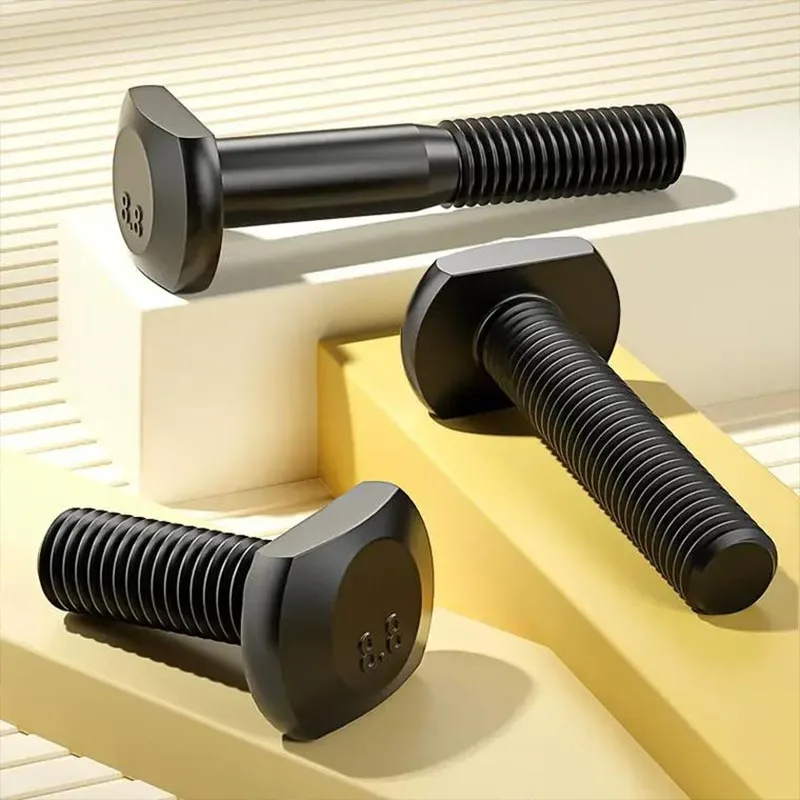

- Flanşlı başlıklar, T kafalar veya delikli cıvatalar gibi standart olmayan kafa stilleri
- Hassas montajlar için kontrollü diş toleransları
- Özel kaplamalar ve renk kaplamaları
- Toplu kartonlarda, plastik torbalarda, paletlerde veya müşteriye özel etiketlemede ambalajlama
- Bakım, onarım ve operasyon (MRO) programları için kit oluşturma ve çeşit kutuları
YS ÇELİK, sipariş miktarına ve spesifikasyonun karmaşıklığına bağlı olarak standart boyutlar için 15-25 gün ve özel ürünler için 25-45 gün süren tipik teslim süreleriyle hem prototip hem de yüksek hacimli üretimi destekler.
Endüstri Uygulamaları
YS ÇELİK'in makine bağlantı elemanları çok çeşitli endüstrilerde kullanılmaktadır:
-
Ağır ekipman ve inşaat:Ekskavatörler, buldozerler, vinçler ve beton pompaları, şok yüklere ve dış ortam şartlarına dayanabilecek yüksek gerilimli cıvata ve somunlara ihtiyaç duyar.
-
Otomotiv ve ulaşım:Motor bileşenleri, süspansiyon sistemleri ve şasi düzenekleri tutarlı kelepçe yüküne ve korozyona dayanıklı kaplamalara dayanır.
-
Enerji ve elektrik üretimi:Rüzgar türbinleri, hidroelektrik santralleri ve petrol ve gaz boru hatları, sertifikalı izlenebilirliğe ve hidrojen kırılganlığına karşı dirence sahip bağlantı elemanlarına ihtiyaç duyar.
-
Takım tezgahları ve robotik:Soket başlı kapak vidaları ve hassas kavela pimleri, CNC makinelerinin, robotik kolların ve otomasyon hücrelerinin doğru şekilde hizalanmasını ve güvenilir şekilde çalışmasını sağlar.
-
Tarım ve gıda işleme:Paslanmaz çelik bağlantı elemanları, yıkama kimyasallarına ve neme karşı dayanıklıdır ve gıdayla temas eden ekipmanlara yönelik hijyen standartlarını karşılar.
-
Madencilik ve malzeme taşıma:Konveyör sistemleri, kırıcılar ve eleme makinelerinde sürekli titreşim altında gevşemeyi önlemek için ağır altıgen cıvatalar ve kilitli somunlar kullanılır.
Sıkça Sorulan Sorular
S: Makine bağlantı elemanlarında en yaygın kaliteler nelerdir ve hangisini kullanacağımı nasıl bileceğim?
A:En yaygın metrik kaliteler cıvata ve vidalar için 8,8, 10,9 ve 12,9 olup 8, 10 ve 12 somunludur. 8.8 sınıfı, minimum 800 MPa çekme dayanımına sahip orta karbonlu çeliktir ve genel makineler için uygundur. Sınıf 10.9, 1.000 MPa çekme mukavemeti sağlar ve motor takozları ve yapısal bağlantılar gibi yüksek yüklü bağlantılarda kullanılır. Grade 12.9, 1.200 MPa ile en yüksek mukavemeti sunar ancak daha düşük sünekliğe ve hidrojen gevrekleşmesine karşı daha fazla hassasiyete sahiptir, bu nedenle yalnızca yüksek sıkma kuvvetine ihtiyaç duyulan ve kaplama işlemlerinin kontrol edildiği yerlerde kullanılmalıdır. Imperial bağlantı elemanları için Derece 5 ve Derece 8 yaygındır; Derece 8, metrik sınıf 10.9'a eşdeğerdir. Erken arızayı önlemek için her zaman somun derecesini cıvata kalitesiyle eşleştirin.
S: Metrik ve İngiliz makine bağlantı elemanları arasında nasıl seçim yapabilirim?
A:Seçim ekipmanın menşeine, mevcut takımlara ve tasarım standartlarına bağlıdır. Metrik bağlantı elemanları Avrupa'da, Asya'da ve ISO standartlarına göre üretilmiş modern makinelerin çoğunda standarttır. Imperial (inç) bağlantı elemanları Kuzey Amerika'da, özellikle eski ekipmanlarda ve ASME tasarımlı sistemlerde yaygındır. Diş aralıkları ve kanat açıları farklı olduğundan metrik ve İngiliz ölçü birimi dişlerini karıştırmayın. Yeni tasarımlar için YS STEEL, küresel uyumluluk ve daha kolay kaynak bulma amacıyla metrik bağlantı elemanlarını önerir. Mevcut donanımı değiştiriyorsanız, diş çapını ve adımını bir diş ölçerle ölçün ve sipariş vermeden önce standardı ISO veya ASME tablolarıyla karşılaştırın.
S: Aşındırıcı ortamlar için hangi kaplamalar en iyisidir?
A:Hafif korozif iç ortamlar için pasivasyonlu çinko kaplama yeterlidir. Dış mekana maruz kalma ve nemli koşullar için sıcak daldırmalı galvanizleme, alttaki çeliği onlarca yıl koruyan kalın bir kaplama sağlar. Deniz veya yüksek tuz püskürtmeli ortamlarda A4 paslanmaz çelik veya çinko-nikel alaşımlı kaplama kullanın. Dacromet ve Geomet kaplamalar otomotiv ve rüzgar enerjisi için mükemmeldir çünkü hidrojen gevrekleşmesi riski olmadan yüksek korozyon direnci sağlarlar. Kimyasal işleme ekipmanları için PTFE kaplı paslanmaz çelik bağlantı elemanları, korozyon direncini kimyasal eylemsizlikle birleştirir. YS STEEL, tuz püskürtme testi gereksinimlerine ve çalışma sıcaklığına göre en uygun kaplamayı önerebilir.
S: Korozyonu önlemek ve kaliteyi korumak için makine bağlantı elemanlarını nasıl saklamalıyım?
A:Bağlantı elemanlarını, bağıl nemi %60'ın altında olan, sıcaklığı kontrollü, kuru bir ortamda saklayın. Montaja kadar orijinal ambalajında saklayın. Beton zeminlerle veya nemi tutabilecek diğer gözenekli yüzeylerle doğrudan temastan kaçının. Plastik veya ahşap ayırıcılı palet veya raflar kullanın. Kaplamalı bağlantı elemanları için ambalajı, yüzeyi açığa çıkarabilecek hasar açısından inceleyin. Bağlantı elemanları uzun süre saklanacaksa buhar korozyon önleyici (VCI) torbalar veya pas önleyici yağ kullanmayı düşünün. Her zaman ilk giren ilk çıkar envanter rotasyonunu takip edin. YS STEEL, bağlantı elemanlarını neme dayanıklı kartonlarda veya toplu torbalarda paketler ve uzun vadeli depolama ihtiyaçları için özel paketleme sağlayabilir.
