Yapısal Çelik Profiller, yapısal çelik kalitelerinden üretilen standartlaştırılmış kesit şekilleridir. Bina çerçevelerinde, köprülerde, kulelerde ve ağır ekipman temellerinde eğilme, kesme, eksenel ve burulma yüklerini taşımak üzere tasarlanmıştır. Yapılı bölümlerle karşılaştırıldığında, sıcak haddelenmiş yapısal çelik profiller tutarlı mekanik özellikler, öngörülebilir boyut toleransları ve daha hızlı montaj sunar.
YS ÇELİKçeşitli boyutlarda, uzunluklarda ve çelik kalitelerinde geniş bir yapısal çelik profil envanteri tutar. Her profil, değirmen testi sertifikaları ve isteğe bağlı üçüncü taraf denetimiyle birlikte sunulur. Bu belge, mühendislerin imalattan önce akma mukavemeti, çekme mukavemeti, uzama ve darbe özelliklerini doğrulamalarına yardımcı olur.
Yapısal çelik ailesi çeşitli standartlaştırılmış şekiller içerir. Her profilin kendine özgü bir yük taşıma davranışı ve bağlantı yöntemi vardır. YS ÇELİK'in en yaygın olarak tedarik ettiği çeşitler aşağıda listelenmiştir.
Çelik profiller geniş bir ebat aralığında üretilmektedir. Aşağıdaki tablo YS STEEL tarafından tedarik edilen profillerin tipik yükseklik, genişlik ve ağırlık aralıklarını göstermektedir. 6 m'den 18 m'ye kadar özel uzunluklar mevcuttur ve boy kesme hizmetleri düzenlenebilir.
| Profil Türü | Standart Tanım | Tipik Boyut Aralığı | Ağırlık Aralığı | Ortak Uygulamalar |
|---|---|---|---|---|

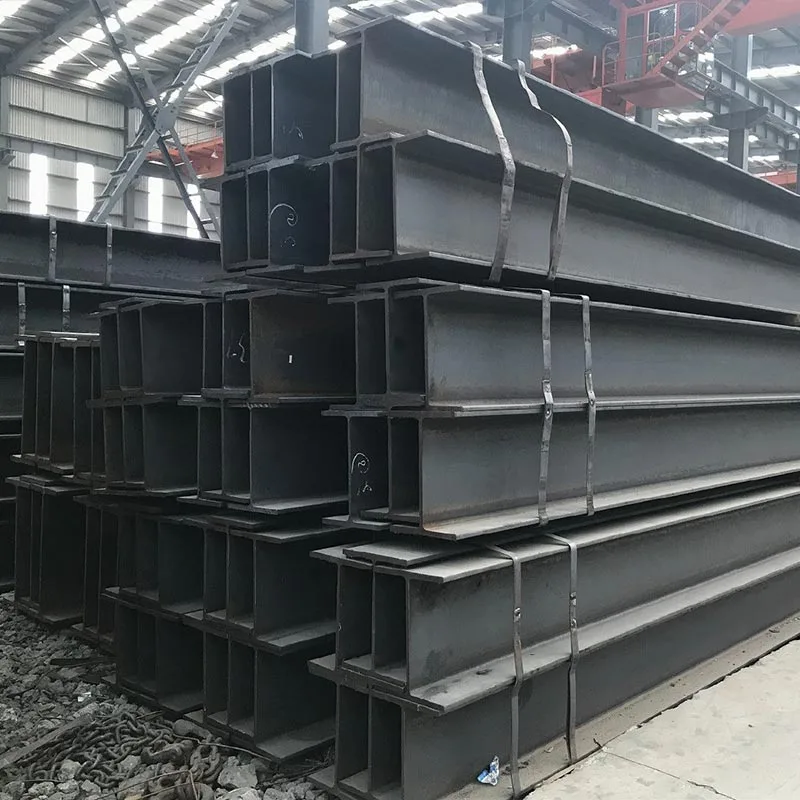

| H-Işın | HEA, HEB, HEM, HW, HM, HN | 100 mm x 100 mm ila 1000 mm x 400 mm | 16,7 kg/m ila 416 kg/m | Yüksek katlı kolonlar, köprü kirişleri, ağır çerçeveler |
| I-Işın | IPE, IPN | 80 mm'den 750 mm'ye kadar yükseklik | 6,0 kg/m ila 224 kg/m | Zemin kirişleri, monoraylar, vinç pistleri |

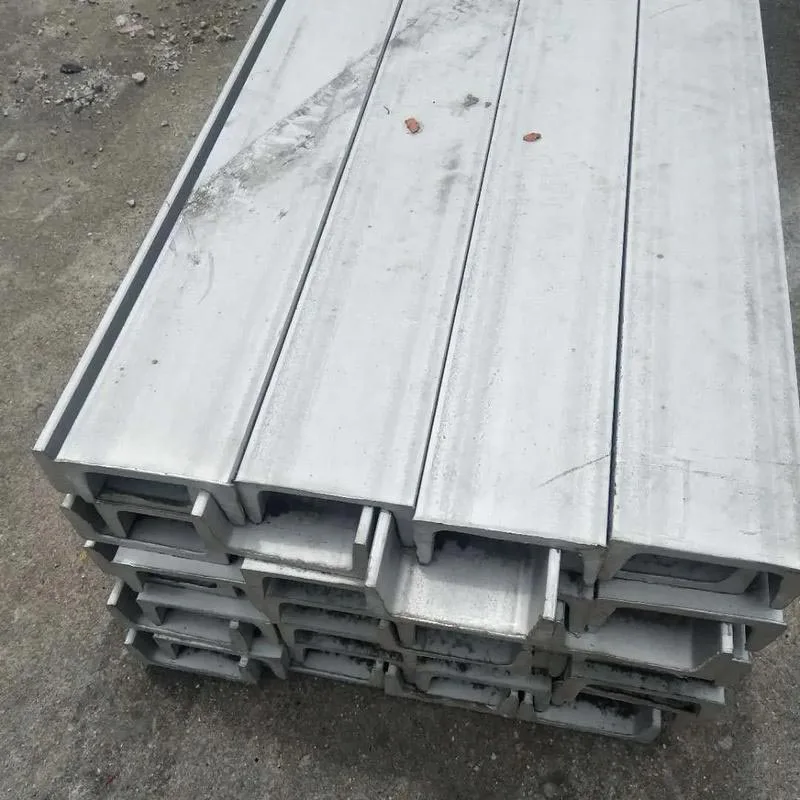

| Kanal | UPN, UPE, C | 50 mm'den 400 mm'ye kadar yükseklik | 5,6 kg/m ila 104 kg/m | Destekleme, yan korkuluklar, aşıklar, yerleşik bölümler |

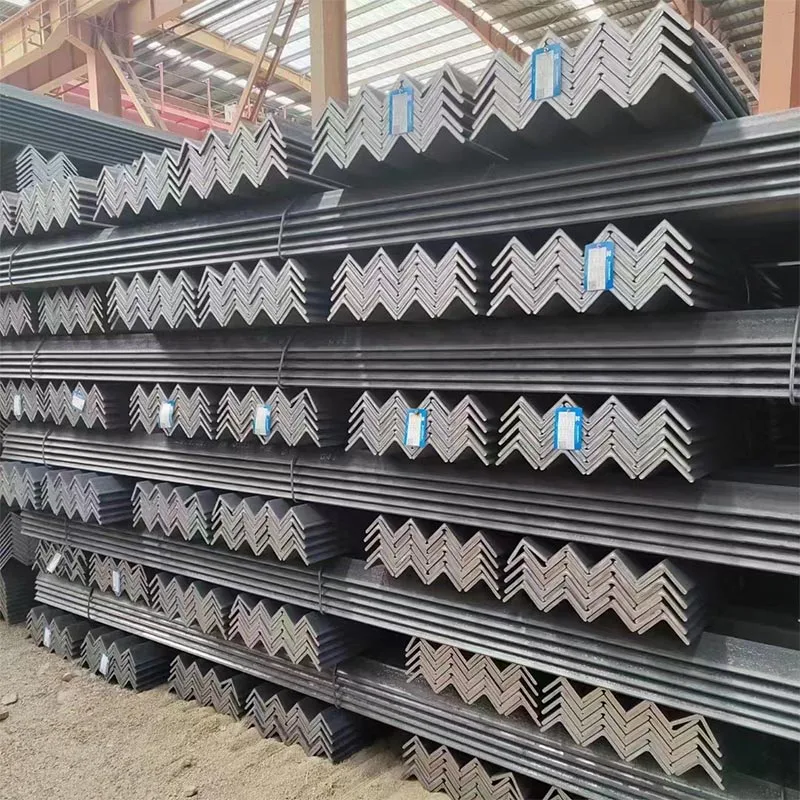

| Eşit Açı | L | 20 mm x 20 mm x 3 mm ila 250 mm x 250 mm x 35 mm | 0,88 kg/m ila 128 kg/m | Kafes kirişler, bağlantılar, lentolar, destekler |
| Eşitsiz Açı | L | 30 mm x 20 mm x 3 mm ila 200 mm x 150 mm x 18 mm | 1,12 kg/m ila 46,1 kg/m | Braketler, çerçeveler, takviyeler |
| Kare İçi Boş Bölüm | SHS | 20 mm x 20 mm x 2 mm ila 400 mm x 400 mm x 20 mm | 1,05 kg/m ila 238 kg/m | Sütunlar, mimari çerçeveler, makine tabanları |
| Dikdörtgen İçi Boş Bölüm | Sağ taraf | 50 mm x 25 mm x 2,5 mm ila 500 mm x 300 mm x 20 mm | 2,72 kg/m ila 239 kg/m | Portal çerçeveleri, kafes kirişler, yapısal kirişler |
| Dairesel İçi Boş Bölüm | CHS | 21,3 mm Dış Çap x 2,0 mm ila 610 mm Dış Çap x 20 mm | 0,95 kg/m ila 291 kg/m | Kazıklar, sütunlar, korkuluklar, uzay çerçeveleri |
YS ÇELİK, karbon çeliği, yüksek mukavemetli düşük alaşımlı çelik ve hava şartlarına dayanıklı çelikten yapısal çelik profiller sağlar. Kalite seçimi yüklemeye, sıcaklığa, korozyon ortamına ve kaynaklanabilirlik gereksinimlerine bağlıdır. Aşağıdaki tablo yaygın kaliteleri ve mekanik özelliklerini özetlemektedir.
| Çelik Sınıfı | Standart | Min. Akma Dayanımı (MPa) | Çekme Dayanımı (MPa) | Uzama (%) | Darbe Testi |
|---|---|---|---|---|---|
| A36 | ASTM | 250 | 400 – 550 | ≥20 | İsteğe bağlı |
| A572 Gr.50 | ASTM | 345 | 450 – 650 | ≥18 | İsteğe bağlı |
| A992 | ASTM | 345 – 450 | ≥450 | ≥18 | İsteğe bağlı |
| S235JR | EN 10025-2 | 235 | 360 – 510 | ≥24 | 20°C / 27J |
| S275JR | EN 10025-2 | 275 | 410 – 560 | ≥21 | 20°C / 27J |
| S355J2 | EN 10025-2 | 355 | 470 – 630 | ≥20 | -20°C / 27J |
| SS400 | JIS G3101 | 245 | 400 – 510 | ≥17 | İsteğe bağlı |
| SM490A | JIS G3106 | 325 | 490 – 610 | ≥17 | İsteğe bağlı |
| Q235B | GB/T 700 | 235 | 370 – 500 | ≥26 | 20°C / 27J |
| Q355B | GB/T 1591 | 355 | 470 – 630 | ≥20 | 20°C / 34J |
Farklı pazarlar farklı boyut ve malzeme standartları kullanır. Aşağıdaki tablo sıcak haddelenmiş profillere uygulanan ortak standartları göstermektedir.
| Bölge / Standart Kuruluş | Ana Standartlar | Tipik Sınıflar | Kapsanan Ürün Yelpazesi |
|---|---|---|---|
| Amerika Birleşik Devletleri / ASTM | ASTM A6/A6M, A36/A36M, A572/A572M, A992/A992M | A36, A572 Gr.50, A992 | Geniş flanş, I-kirişler, kanallar, açılar, palplanş |
| Avrupa / CEN | EN 10025-2, EN 10034, EN 10210-2, EN 10219-2 | S235JR, S275JR, S355J2 | IPN, IPE, HEA/HEB/HEM, UPN/UPE, içi boş profiller |
| Japonya / JIS | JIS G3101, JIS G3106, JIS G3192 | SS400, SM490A | H-kirişler, I-kirişler, kanallar, açılar, levha yığınları |
| Çin / Büyük Britanya | GB/T 706, GB/T 11263, GB/T 1591 | Q235B, Q355B | Sıcak haddelenmiş H-kirişler, I-kirişler, kanallar, açılar |
| Uluslararası / ISO | ISO 657 serisi | Fe 360, Fe 510 | Sıcak haddelenmiş çelik bölümler |
Boyutsal doğruluk; montajı, kaynak süresini ve yapısal performansı etkiler. YS STEEL, ASTM A6/A6M, EN 10034, EN 10210-2 ve GB/T 706 tarafından tanımlanan tolerans sınırlarına uyar. Ana tolerans parametreleri aşağıda listelenmiştir.
Çelik profiller aşağıdaki yüzey koşullarında tedarik edilebilir:
Bu profiller çok çeşitli yapısal ve mimari amaçlara hizmet eder. YS ÇELİK aşağıdaki sektörlerdeki projelere kesit tedarik etmektedir:
Bir malzeme talebi hazırlarken mühendisler aşağıdaki parametreleri içermelidir:
YS ÇELİK, güvenilir teslimat süreleri ve tam izlenebilirlik ile yapısal çelik profiller sağlar. Her gönderi, ısı numarası tanımlamasını, değirmen test sertifikalarını ve boyutsal inceleme raporlarını içerir. Şirket, konteynerle ihracat için boydan boya kesilmiş kesitler, delinmiş veya kopçalı uçlar ve özel paketleme sağlayabilir. ASTM, EN, JIS ve GB spesifikasyonlarını kapsayan çok standartlı envanter ile YS STEEL, müşterilerin satın alma işlemlerini birleştirmesine ve tedarik zinciri riskini azaltmasına yardımcı olur.
S: H-kirişi ile I-kirişi arasındaki fark nedir?
A:H-kirişler, aynı yükseklikteki I-kirişlere kıyasla daha geniş flanşlara ve daha kalın bir ağ yapısına sahiptir. H-kirişlerin flanş yüzeyleri neredeyse paraleldir, bu da cıvatalı bağlantıları kolaylaştırır. I-kirişler konik flanşlara sahiptir ve tek yönde bükülme için daha verimlidir, ancak yanal burulma burulma direnci daha düşüktür. H-kirişler genellikle kolonlar ve birleşik eksenel bükme elemanları olarak kullanılırken, I-kirişler genellikle basit destekli kirişler ve vinç kirişleri için seçilir. YS STEEL, karşılaştırma için her iki tipe de ayrıntılı kesit özellik tabloları sağlar.
Soru: Depreme dayanıklı yapılar için hangi çelik sınıfı kullanılmalıdır?
A:Sismik uygulamalar için mühendisler genellikle ASTM A992, A572 Gr.50, S355J2 veya Q355B gibi 345 MPa ile 450 MPa arasında belirli akma dayanımına sahip kaliteleri seçerler. Bu kaliteler dengeli bir akma-gerilme oranı ve iyi süneklik sunar. A992, bina çerçevelerinde kullanılan geniş flanş bölümleri için özel olarak tasarlanmıştır ve maksimum 0,85 akma-gerilme oranına sahiptir. Deprem bölgelerindeki kaynaklı moment bağlantıları için tokluk ve kalınlık özellikleri de belirtilebilir. YS ÇELİK, gerektiğinde -20°C veya -40°C'de Charpy darbe testine tabi tutulan profilleri tedarik edebilmektedir.
S: YS STEEL özel kesme, delme ve uç hazırlığı sağlayabilir mi?
A:Evet. YS STEEL, boy kesme, gönyeli kesme, delme, çentik açma, başa çıkma ve kaynak hazırlığı dahil olmak üzere katma değerli işlemler sunar. İşleme tesisleri, yüksekliği 1000 mm'ye kadar H profilleri ve çapı 610 mm'ye kadar içi boş profilleri işleyebilir. Özel projeler için özel uç plaka hazırlama ve bombeleme de düzenlenebilir. İmalat çizimleri ve tolerans raporları sevkıyattan önce sağlanır.
S: Yapısal çelik profillerle birlikte hangi belgeler verilmektedir?
A:YS ÇELİK'in her siparişi, ısı numarasını, kimyasal bileşimi, mekanik test sonuçlarını ve standartlara uygunluğu kaydeden değirmen test sertifikasını içerir. EN 10204 3.1 veya 3.2 sertifikaları, boyutsal denetim raporları ve üçüncü taraf denetim yayınları gibi ek belgeler talep üzerine sağlanır. İhracat siparişlerinde, varış ülkesinin gereksinimlerine göre paketleme listeleri, konşimento ve menşe şahadetnamesi hazırlanır.
S: Yapısal çelik profiller nasıl fiyatlandırılır ve birim maliyeti neler etkiler?
A:Birim fiyat genellikle metre başına teorik ağırlığın sınıfa özel taban fiyatla çarpılmasıyla hesaplanır. Maliyeti etkileyen faktörler arasında seçilen çelik kalitesi, profil tipi, kesit boyutu, miktar, uzunluk toleransı, yüzey işlemi ve teslimat koşulları yer alır. Çelik kütük ve hurdaya yönelik piyasa fiyatları da nihai teklifi etkiliyor. YS STEEL, malzeme, işleme ve nakliye maliyetlerinin dökümünü içeren şeffaf teklifler sunar. Konteynerli siparişler için optimum yerleştirme ve paket planlaması nakliye masraflarının azaltılmasına yardımcı olur.
